Layout

In Autocad zijn we gewend om te tekenen in de modelspace. De tekenschaal in de modelspace is 1:1. Hoewel we dus wel kunnen tekenen in de modelspace kunnen we dit dus niet afdrukken. Ook moeten we soms een detail tekenen op een grotere schaal. Bijvoorbeeld 1:10, 1:25 of 1:200. Om dit af te kunnen drukken zijn de zogenaamde Layouts, deze staan in het tekenscherm naast Model. In een Layout kun je ook nog eens lagen aan en uit zetten, dit is vooral handig bij het tekenen van installatietekeningen zodat je in 1 tekening meerdere diciplines kunt tekenen.

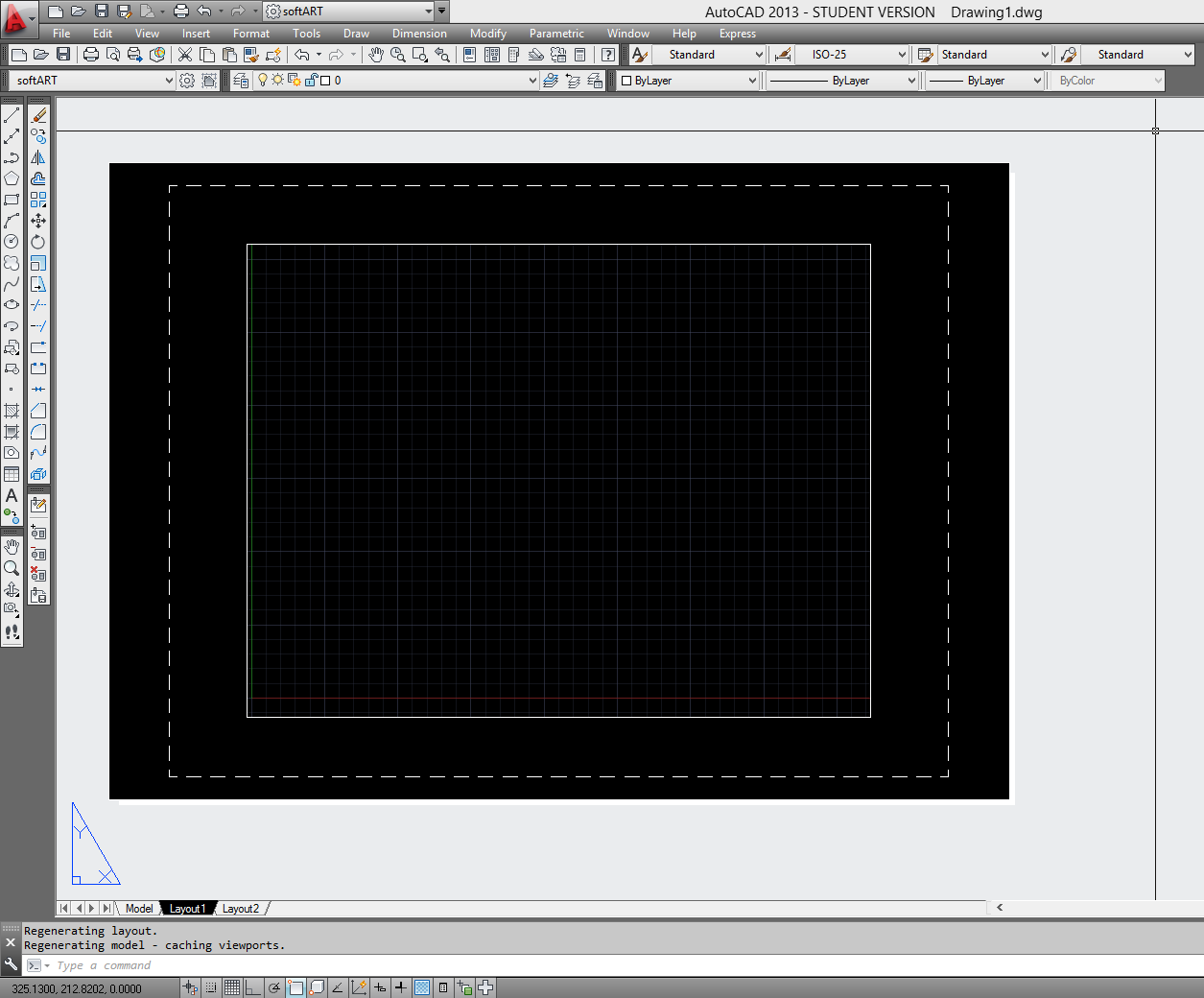

Layout van een lege tekening.

Een layout kunnen we aanmaken via het menu.

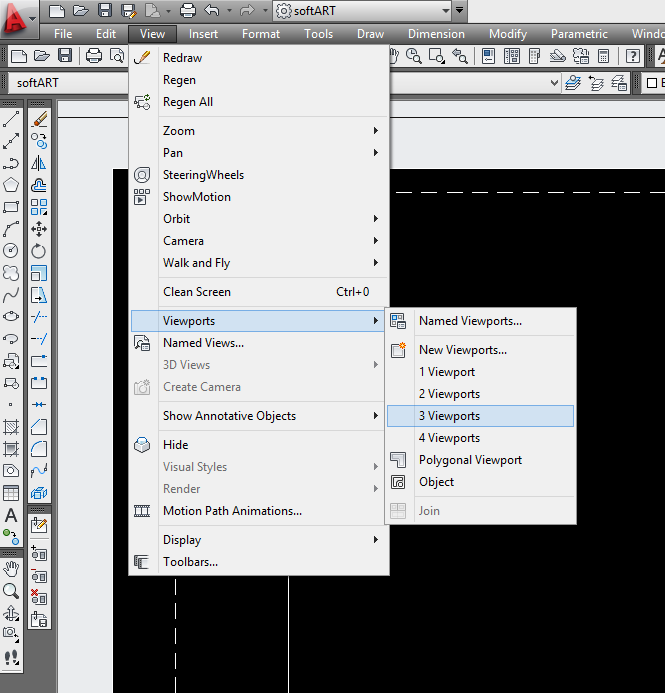

Dan naar [View]
Vervolgens naar [Viewports]
Hier kun je verschillende viewports aanmaken.



De meesten spreken voor zich.Het beste is wel om de bestaande viewport weg te halen door deze selecteren en vervolgens [delete] in te drukken. Ook is het handig om eerst een afdrukformaat in te stellen.

Instellen afdrukformaat van een Layout.
Ga naar [Layout1]
Druk op de rechter muisknop
Vervolgens naar [Page Setup Manager]
En dan naar [Modify..]
Je krijgt nu het Page Setup Scherm, Dit is het scherm dat ook wordt gebruikt voor het afdrukken - dit wordt onder Hier klikken verder behandeld.

Het is verstandig om hier in ieder geval e [Plot area] aan te passen naar Layout. Het enige verschil is na het instellen van de Page Setup manager is: dat als je op [OK] drukt je niet gaat afdrukken maar dat de wijzigingen die je hebt gemaakt in dit scherm worden opgeslagen. Klik vervolgens op [close]
Als je nu naar [plot...] gaat hoeft je verder niks meer in te vullen maar staat alles automatisch klaar en hoeft je alleen nog maar [OK] aan te klikken. Je hoeft dit maar een keer in te stellen.

Viewport vervolg Polygonal.
We gaan nu verder met de viewport. Je kunt als je werkt met onderhoek en kaders ook een Polygonal Viewport aanmaken (classic omgeving, het is dan wel verstandig om in ieder geval de Ortho aan te zetten als deze al niet aan stond. Als je deze wil toepassen begin je in de linker bovenhoek en gaat alle hoeken die in de tekening zitten 1 voor 1 af totdat je ze allemaal hebt gehad en klikt vervolgens op de rechter muisknop.

Als de viewport klaar is vergeet hem dan niet op slot te zetten. Klik de viewport aan en klik op het gele slotje - in de balk onderaan de tekening - deze wordt nu blauw en zit op slot.



Naast dit slotje staat de schaal van de layout. Ga hier naar toe met je muis en klik op de linker muisknop en klik hier op een logische schaal. Zet wel eerst het slotje er weer af anders kan de schaal niet worden aangepast.

Instellen van een polygonal layout in 3D omgeving vanaf Autocad 2013:
Type in: mview. Of: _vports
Klik in het keuze menu op de p van polygonal.
Ga vervolgens naar het startpunt van je layout die je wilt maken, ga vervolgens alle hoeken af (zet de ortho en eventueel de juiste object snap modes aan. Op een gegeven moment kom je terug op het startpunt en breek af met [esc] of met de rechtermuisknop. Let op de polygonal moet wel gesloten zijn! Er wordt nu een layout aangemaakt. En je kun uiteraard hier diverse layers aan- en uitzetten. Ook is het mogelijk om van een 3D view een layout. Je kunt dan ook de Viewcube draaien in elke gewenste hoek. Zet vervolgens de schaal nog goed daar te dubbelklikken op de layout. En de juiste schaal aan te geven in de onderbalk bij: Scale of selected viewport.
