Printen en de Plot style table
Als je iets hebt getekend wil je dit natuurlijk ook even bekijken op papier of via PDF laten zien aan andere mensen. Dit kan natuurlijk ook in Autocad. Het printen in Autocad is echter wel ietsjes anders dan in een gewoon tekenprogramma zoals bijvoorbeeld Paint. Wat je ziet op papier moet eerst worden ingesteld in de plot style table De plot style table is voor een beginnende tekenaar niet echt belangrijk, maar het is toch noodzakelijk om te weten hoe je ontwerp op papier komt en waarom kleuren in Autocad dik of dun of gekleurd zijn. Een kleur in autocad geeft niet aan een kleur op papier. De kleuren zijn ingesteld in een bestandje. Dit bestandje eindigd op *.ctb.
Als je in het menu naar [File] gaat.
En vervolgens naar [plot]

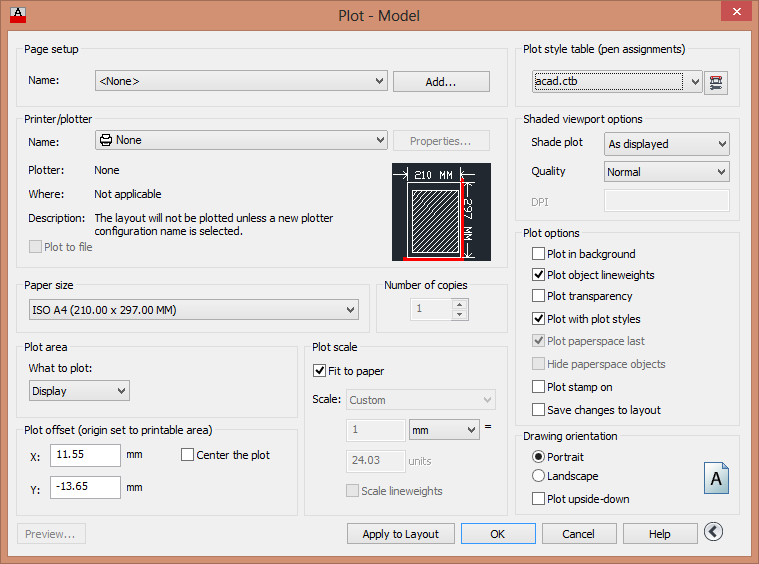

Kom je in onderstaand scherm terecht. (CTRL+P, kan ook)


Indien je een kleiner scherm te zien krijgt als bovenstaand kun je eerst rechts onderaan het '>' teken aanklikken, hierdoor krijg je meer opties te zien.

In dit scherm kun je naast je printer: het formaat, de schaal van de tekening de kleuren en dus ook aangeven hoe je tekening op papier komt. Standaard leverd Autocad ook bestandjes mee. Klik maar eens bij Plot style table op het puldown menu. hier staan er een aantal.
acad.ctb is de kleuren versie, je krijgt ook kleur als je niks invuld.
monochrome is zwart wit bij gebruik van de 7 basis kleuren, rood, geel, groen, cyaan,blauw, paars en zwart (wit is geen kleur)
Zo zijn er nog een paar. Tekenbureau architecten en andere bouwgerelateerde bedrijven hebben hun eigen plot style table.

In dit scherm kun je de printer instellen kies onder printer/plotter maar je eigen printer in. Je kunt hier ook instellen dat je op PDF wilt printen, het is dan wel noodzakelijk dat je eerst een PDF-driver hebt geinstalleerd. Zelf gebruik ik de Cute PDF Writer. Ook Autocad leverd standaard drivers mee.

Paper size
Hier kun je ook het formaat instellen. Nu zal een gemiddelde thuisgebruiker een standaard A4 of misschien een A3 printer hebben staan. De printer geeft hier standaard de formaten aan die in de driver zitten.

Plot area.
Hier kun je instellen wat je wilt printen. Als je maar een gedeelte wilt printen, kun je dit selecteren Of wil je alles of wat er op je scherm staat afdrukken.

* Display (alleen je scherm)
* Extents (alles wat je hebt getekend)
* Limits (ingesteld in de printer
* Window (hier kun je een stuk van de tekening selecteren d.m.v. 2 punten, van linksboven naar rechtsonder.)
* Layout (alleen in de Layout te selecten en spreekt voor zich.

Plot scale
Heel belangrijk: welke schaal wil je tekenen.
Normaal gesproken teken je alles 1mm op 1mm, dit is een standaard instelling van Autocad. Echter een huis 1 op 1 getekend past niet standaard op een A4tje. Hier kun je dus de scale instellen. Hier staan diverse scalen probeer ze maar eens uit.
Je kunt natuurlijk ook je tekening passend maken op papier, zet hiervoor een vinkje bij Fit to paper
Ook handig is dat je een vinkje zet voor Center to plot. Hiermee geef je aan dat je tekening in het midden van de tekening komt te staan.
Voordat je iets insteld in het Plotscherm, is het belangrijk dat je eerst de printer insteld, sommige instellingen worden pas aanklikbaar als Autocad weet voor welke printer het bedoelt is.

Shade vieuwport options
Aan de rechterkant van het Plotscherm staat ook nog [Shaded viewport options]. Hier staat bij [Quality] normaal. Dit is alleen van toepassing bij 3D tekenen. Hiermee geef je aan de presentatie op papier. Ook hier kun je verschillende vormen aanklikken. Maar nu dus nog even niet van toepassing.

Plot options
Wordt verder niet behandeld.

Drawing orientation
Spreekt verder voor zich. Hoe wil je de tekening op papier zien verschijnen. Zie ook het plaatje wat er naast staat.

DWF
DWF is een algemene driver die wordt mee geïnstalleerd in Autocad. Het afdrukken naar een opdrachtgever gaat via een dwf driver. Hierop kan de ontvanger het model/tekening wel bekijken in een Cad-programma maar niet bewerken. Hier is wel een viewer voor nodig deze is te downloaden via de Autodesk-website. Tegenwoordig worden tekeneningen zoals al eerder aangegeven niet meer afgedrukt op papier en ook niet op dwf maar op pdf. Deze manier van printen is veel sneller en ook is het resultaat op elke computer gelijk.

PLT
Sommige printerservices kunnen ook een bestandje aanleveren om via een PLT-bestand af te drukken. Deze printerdriver dient dan wel eerst te worden geinstalleerd, dit gebeurt via een speciaal programma. Het voordeel van deze manier van plotten is: dat je hiermee meerdere bestanden tegelijk kunt instellen. Het kost de tekenaar extra tijd en de plotservice hoeft de instellingen niet nog een keer in te voeren.
