Status Toggles

Om een recht lijntje te kunnen tekenen moeten we eerst de ortho aan zetten. Deze toggle en andere toggles kunnen we vinden in de Status Toggles. Deze zitten onder de commandline. En sommigen hebben ook meerdere opties zoals de Object Snap.



Ik wil in kort alleen die behandelen die we ook gaan gebruiken. Je kunt ze activeren d.m.v. de F(unctie) toetsen bovenaan het toetsenbord of door 1 van de pictogrammen aan te klikken. Het gaat om de 3e tot de 6e toggle.

F7, Grid display. Dit zijn de hokjes die standaard aan staan in de tekening en kunnen worden gebruikt om langs te tekenen.
F8, Otho mode. Hiermee kun je rechte horizontale en verticale lijnen tekenen.
F10, Polar tracking, geeft aan wanneer je een rechte horizontale of verticale lijn kunt tekenen, hier ben je dus al aan het tekenen. Er wordt dan een een gestreept lijntje weergegeven.

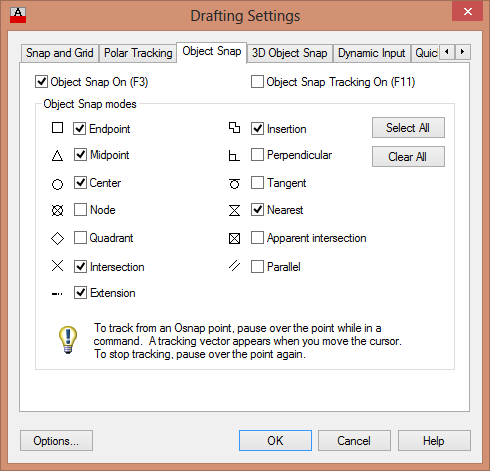

F3 Object Snap, als je deze aanklikt zijn er meerdere tekenhulpen beschikbaar. Deze kun je activeren door met je rechtermuisknop te klikken op het symbool en vervolgens in het menu te kiezen voro settings. Je krijgt dan het volgende schermpje.


Het is verstandig om die aan te vinken die ik ook heb aangevinkt. De meeste modes spreken denk ik wel voor zich. Als je alles aan zou zetten kun je niet meer normaal tekenen, probeer dit maar eens uit.

De pictogrammen zijn ook in tekstvorm te zien dit kun je ook ergens aangeven, zelf lijkt me een plaatje duidelijker dan een naam van iets.
