Lijnen tekenen

Het tekenen van lijnen is op zichzelf niet moeilijk. Er dient echter wel rekening te worden gehouden in Autocad dat we tekenen in eenheden. Oftewel 1 milimeter is 1 milimeter. Op het moment dat we gaan schatten of ongeveer gaan tekenen is een tekening niet meer op schaal met het gevolg dat bij complexe tekeningen het allemaal net niet past. Houd hier rekening mee! Het is dus belangrijk om vooral in het begin, wanneer we net zijn begonnen met tekenen continue na te meten of iets wel klopt.
We kunnen in Autocad rechte lijnen tekenen dit doen we door de ortho mode aan te zetten via F8. Op het moment dat deze aan staat hoeven we alleen met de muis heen te wijzen waar we heen willen en een maat op te geven. Hier is ook belangrijk om de Object snap aan te zitten, en bij de settings
Endpoint,
Midpoint,
Center.

Voorbeeld:

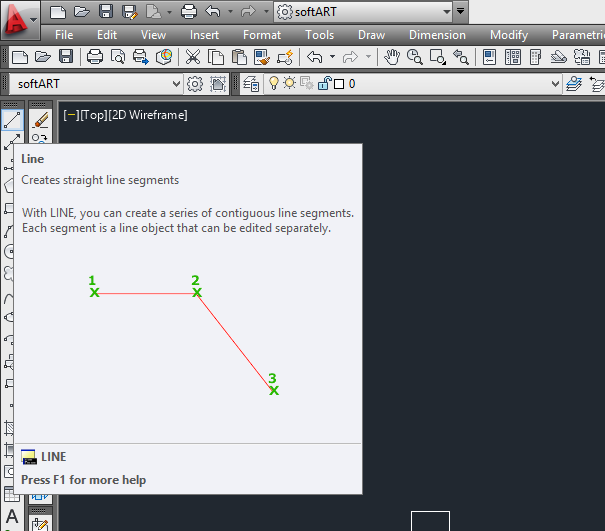

Ga in Autocad naar een nieuwe tekening. Geef vervolgens een lijn commando, via het pictogram of in de commandline met de l van line, autocad zal bij de meeste commando's zelf opties geven waaruit je kunt kiezen.



Klik ergens op het scherm en wijs met je muis naar rechts. Je ziet een dunnen lijn vanuit het startpunt naar rechts lopen.
Voer vervolgens 100 in, en kijk wat er gebeurt.
Wijs vervolgens met je muis naar boven, je ziet een iets dunnere lijn dan je net had getekend naar boven lopen.
Wijs vervolgens met je muis naar links.
Wijs vervolgens naar beneden, als je nu over de eerste lijn heen beweegt, zie je een groen vierkantje oplichten. Je kunt nu of 100 invoeren in de buurt van dat groene vierkant klikken. zodat het vierkant gesloten is. Daarna kun je of op [escape] of op de rechtermuisknop drukken. Als je dit goed hebt gedaan komt er weer een muispuntje op je scherm te staan en is het vierkant klaar.

Zoals ik al eerder aangaf is het belangrijk om in het begin veel na te meten. Het meten doen we in Autocad via:
[Demension] (in het menu)
[Aligned]
Ga vervolgens naar de linker onderhoek en vervolgens naar de rechter onderhoek
Hierna dient de maat ergens te worden neergezet, niet te dicht bij de lijn en ook niet te ver er vandaan.

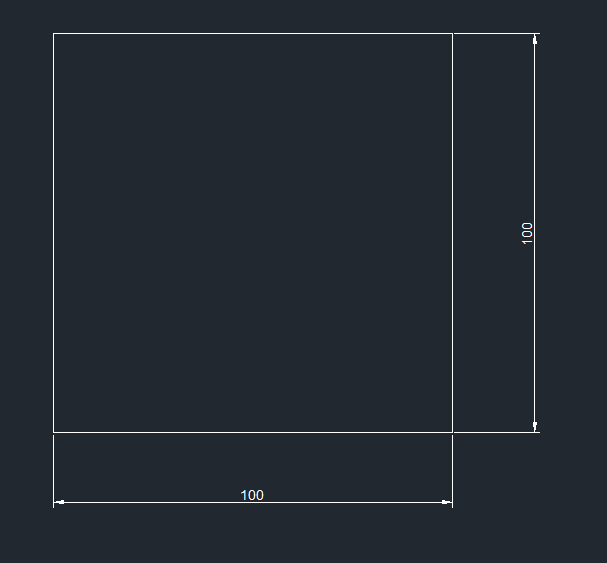

Doe dit vervolgens ook bij alle andere lijnen. Je zult zien dat alle lijnen precies 100 zijn.



Het komt voor dat de 100 veel groter of kleiner is en dat er 3 cijfers achter komma staan. Het eerste heeft te maken met de schaal en het tweede met hoe cijfers worden afgerond. Drie cijfers achter de komma is heel nauwkeurig maar niet echt nodig voor het tekenwerk van een beginner. Hoe je dit kunt instellen kun je vinden in Maatvoering.

Als je bovenstaand vierkant kunt natekenen met de maatvoering erbij kun je verder gaan met het onder een hoek tekenen.

Onder een hoek.

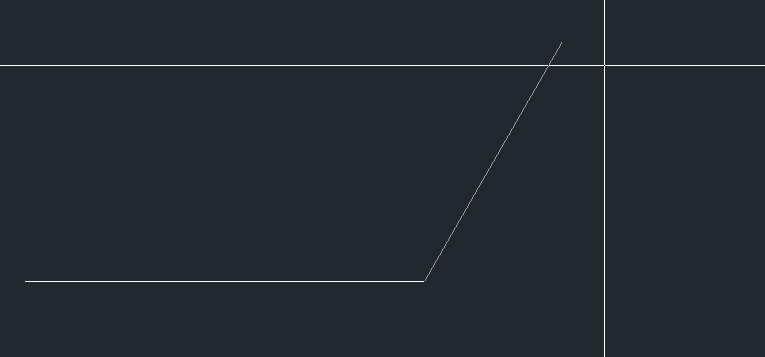

Het komt regelmatig voor dat we onder een hoek kunnen tekenen je dient dan wel er rekening te houden dat we 360 graden kunnen draaien in autocad, om dit te doen kun je het lijncommando geven en vervolgens 100 in te typen. Geef vervolgens <60 en je ziet een dunner lijntje verschijnen zoals hieronder.


Typ vervolgens 100 en je hebt een lijn van 60 graden van 100 mm.

Het toevoegen van lijnen onder een hoek kan ook zonder dat je een lijntje vooraf tekent, je dient dan wel op een bestaande lijn een hoek te willen tekenen.
Klik het lijncommando aan.
Ga naar het uiteinde van en bestaande lijn en klik op het vierkantje dat verschijnt.

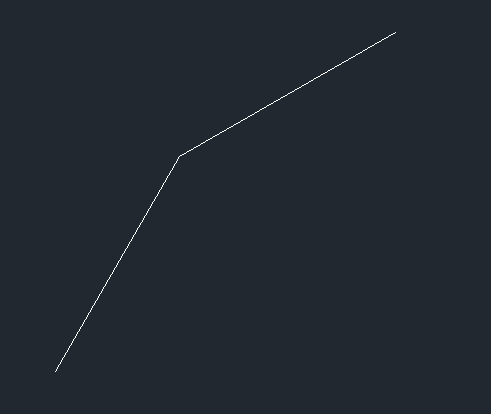

Je kunt nu weer <60 aangeven. en vervolgens een maat opgeven voor hoe lang de lijn moet worden. Bij het tekenen van een hoek op een schuine lijn gaat Autocad er van uit dat de volgende hoek vanuit het nulpunt wordt getekend dus al zou je een hoek van 30 graden willen tekenen op een hoek van 60 graden krijg je toch het volgende resultaat.
