Maatvoering

Ik wil dit met behulp van een voorbeeld laten zien hoe het werkt. En tegelijk ook de instellingen behandelen.

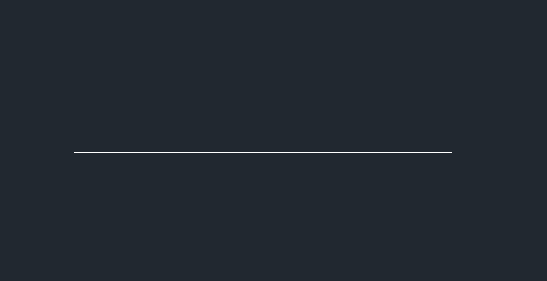

We tekenen in Autocad een lijn zonder van te voren op te geven hoe lang deze wordt.



Vervolgens gaan we naar:

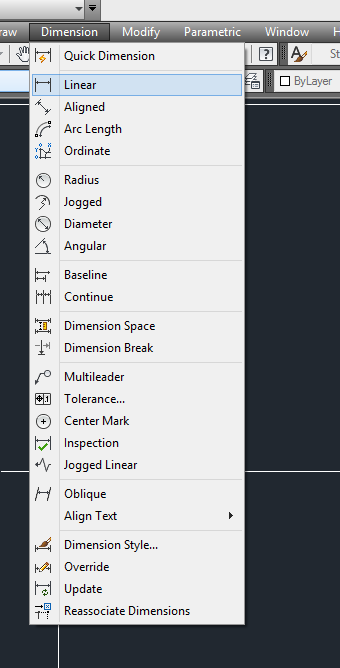

[Demsion]
[Linear]



Er komt dan in de commandline te staan:
Specify first extension line...
Met ander woorden: klik op het begin van de lijn die je wilt opmeten. Als dit gebeurt is komt de volgende vraag:

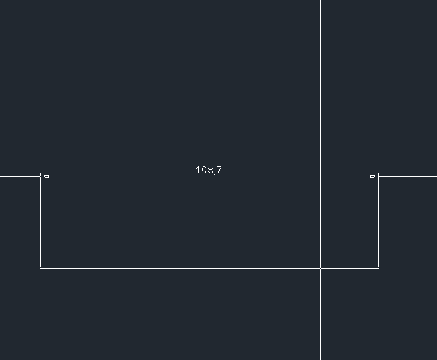

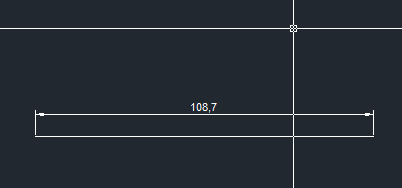

Specify second extension line.... Klik hier op het andere eind van de lijn. Er komt dan ongeveer het volgende op het scherm



Met het lijntje kun je nu schuiven van boven naar beneden zet hem ergens dicht bij de oorsponkelijk getekende lijn.



En het lijntje is klaar compleet met de lengte van de getekende lijn.
Direct te zien is nu:
een getal met 1 cijfers achter de komma.
2 punten
2 hulplijntjes
Deze kunnen allemaal ingesteld worden. Dit gaan we nu doen.
Ga naar [Dimension]
Ga naar [Dimenstion Style]

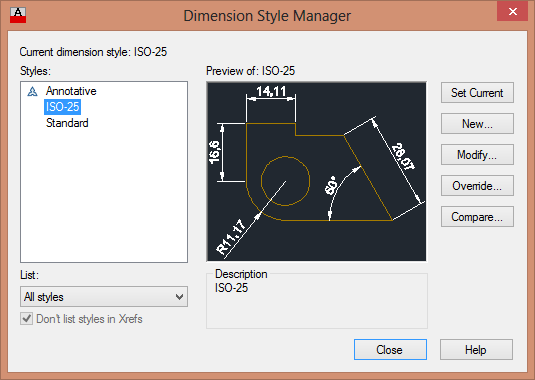

Nu zien we het volgende scherm. In dit scherm kunnen alle instellingen aangepast worden en uiteraard opgeslagen worden voor een volgend gebruik.

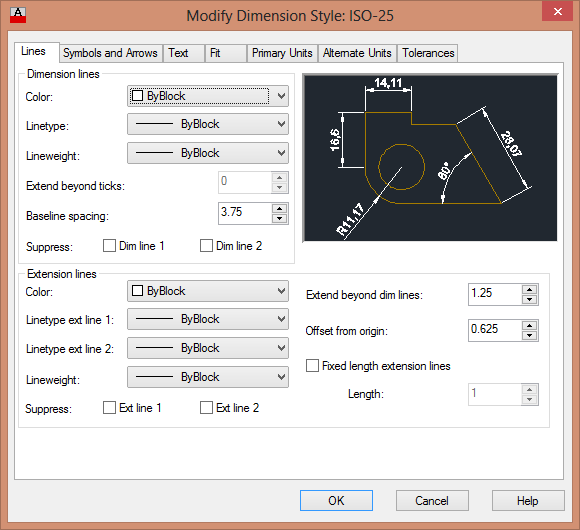

We gaan nu naar [Modify] aam de rechterkant van het scherm. Let op dat je wel in [Lines] zit!



Als we nu bij Dimension lines en dan bij Color Red aanklikken en dit vervolgens ook bij Extenstion lines bij Color ook Red. En we dan kijken naar het voorbeeld ziet dit er zo uit.



Klik vervolgens op [OK] en dan op [Close]
Kijk dan wat er op het scherm gebeurt.

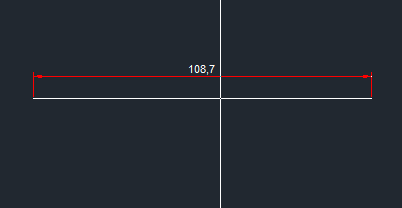

Je ziet dan dit:



Als je nu een nieuwe lijn tekent en weer de maat opmeet zal het zijn zoals dat is ingesteld. Uiteraard kunnen ook andere kleuren worden gebruikt.

We gaan nu de cijfers achter de komma aanpassen.
Ga weer naar
Ga naar [Dimension]
Ga naar [Dimenstion Style]
Ga naar [Modify]

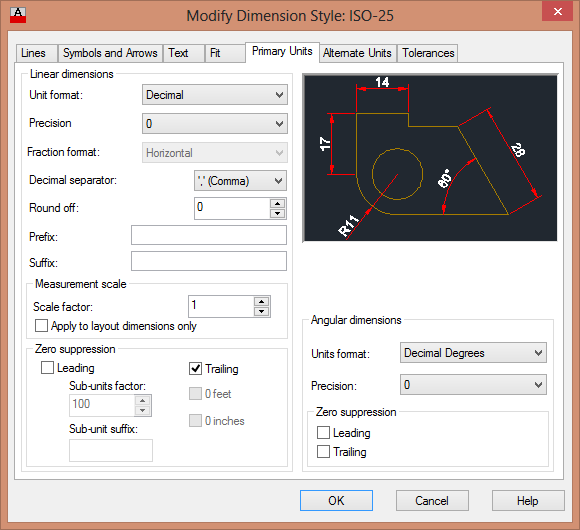

Ga naar [Primary Units]
Bij Linear dimensions klik je bij Precision 0 aan. Je kunt meteen zien in het voorbeeld dat de cijfers achter de komma verdwijnen.



Klik nu weer op [OK] en op [Close] en de wijzigingen zijn direct zichtbaar bij het maatvoeringslijntje.

Zo kunnen we ook nog de lijntjes pijlpunten aanpassen.
Hiervoor gaan we naar [Symbols and Arrows]
Klik bij Arrowheads bij First op Oblique, je ziet dat de Second meteen mee veranderd.

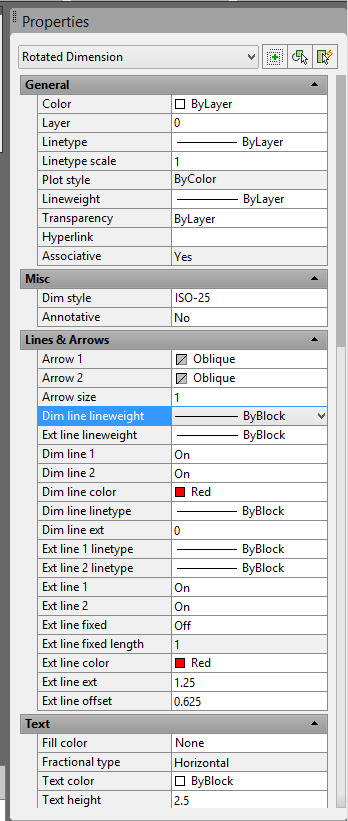

Wil je de pijlpunten groter hebben of kleiner kun je dit doen om bij Arrow size een ander getal in te voeren. Als je dit veranderd let er dan wel op dat de schaal van de tekening hiermee niet veranderd. Gebruik dit alleen als je eenmaal een afwijkende maatvoering wilt toepassen. Dit kun je trouwens beter doen in het propertiesscherm.



Vul bij:
Lines & Arrows
Bij Arrow size bijvoorbeeld 1 in gevolgd door [Enter]
En de pijlpunt is eenmalig aangepast.
Dit kun je uiteraard ook doen bij de andere opties in het [Properties] scherm. Ook is er nog veel meer in te stellen, later hierover meer.
Let op! de laatste wijziging is actueel bij [Modify]. Hierbij vervallen dus de voorgaande, die niet zijn aangepast.

We gaan nu verder met het opmeten van een hoek.



Het opmeten van een hoek gaat als volgt:
Teken 2 lijnen die op hetzelfde punt beginnen. Bijvoorbeeld een 90 graden hoek.

Bij het opmeten maakt het niet uit welke lijn je eerst aanklikt. Ga vervolgens naar:
[Dimension]
[Angular]
En klik op 1 van de 2 lijnen. Daarna op de andere. Je krijgt nu een ronding met een cijfer hierin te zien, dit zijn de graden. Zet deze vervolgens ergens neer zodat het goed zichtbaar is. En geef een muisklik. Als het goed is, is het cijfer afgerond, is de ronding rood en zijn de pijlpunten ook aangepast zoals eerder was ingesteld.
