Block

Soms is het in Autocad handig om een block te maken, dit is een klein tekeningetje in een tekening die je makkelijk kunt aanpassen en dus meerdere keren voorkomt. En waar je eventueel andere waarden kunt toevoegen. Uiteraard wil je dat het uiterlijk niet verandert maar je wilt ook niet allemaal losse teksten plaatsen. Hiervoor kun je een block aanmaken. Zoals gezegd een block is een klein tekeningetje in een tekening. Een mooi voorbeeld hiervan is een installatieschema voor een E-tekenaar. Dit voorbeeld staat ook onderaan deze webpagina.

De volgende autocad commando's worden hieronder behandeld:
MBLOCK (make block)
BEDIT (block edit)
ATTDEF (att defenition)
BATTMAN (block att manager)
INSERT(insert block)

Alleereerst beginnen we in autocad in een lege tekening een soort omhulsel te maken dat meerdere malen voor kan en zal komen. Op het moment dat dit klaar is kun je er dan een block van maken. Dit kun je zo doen.

MBLOCK

Selecteer alles wat je in het block wilt hebben, d.m.v. een crossing.
Geeft het commando MBLOCK

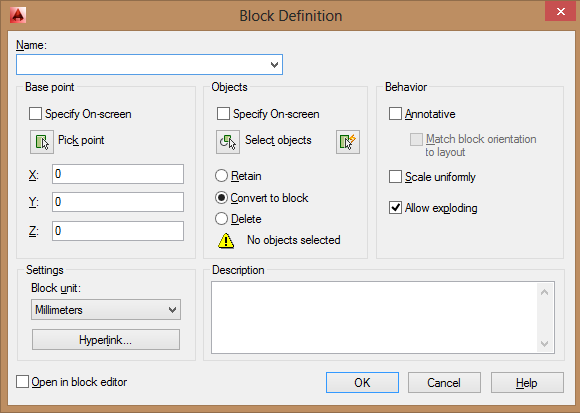

Je krijgt dan bovenstaand scherm
Bij Name vul je een naam in.
Base point dit is het punt waarop je je block neerzet. Bijvoorbeeld een hoek van een block of iets dergelijks.
Klik op Pick point en selecteer een punt in de tekening.
Object, hier kun je selecteren wat je wilt, in dit voorbeeld geval hoeft dit niet we waren al begonnen met lijnen te selecteren.
Voor de rest hoeft je niks te wijzigen.
In het voorbeeld staat er nog een uitroepteken. Is dit het geval dan heb je een leeg block aangemaakt waar je dus niks aan hebt.
Klik vervolgens op OK en het block is aangemaakt.

BEDIT

Selecteer een block dat je wilt wijzigen
Type BEDIT

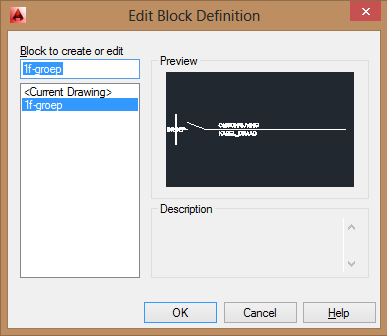

Je krijgt nu een overzicht van alle blocken in de tekening.



Selecteer het block dat je wilt gebruiken. En klik op OK.
Indien je in OP (options) dit hebt ingesteld veranderd de achtergrond van je scherm, hieraan kun je zien dat je in een block werkt.
Je kunt nu hetgeen je al at getekend aanpassen en ook verwijderen maar je kunt ook teksten toevoegen die je later weer kunt aanpassen d.m.v. een soort invulmenu,

ATTDEF

Attdef kun je alleen gebruiken als je al in een block zit.

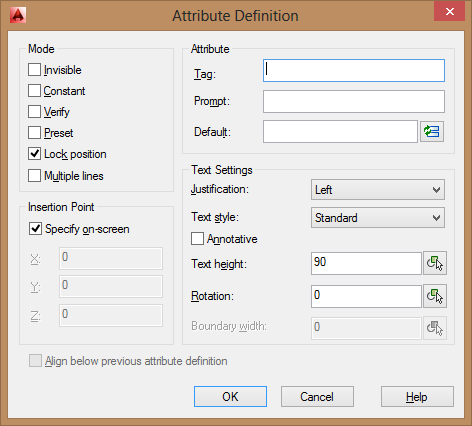

Type ATTDEF, en je krijgt het onderstaande scherm te zien.



Bij mode is alleen belangrijk om de Lock position uit te vinken, deze staat standaard aan. Je kunt dan later nog schuiven met je teksten.
Bij Tag vul je in wat je als tekst wil opgeven. Alleen hoofdletters gebruiken en geen spaties, wel onderstreepjes.
Prompt: Hier kun je iets uitgbreider intypen wat je later in het menu wilt invullen.
Bij Text heigt vul je 90 in als schaal 1:1 tekent.
Klik vervolgens op OK.
Je kunt de nieuw aangemaakte tag kopieren en opnieuw gebruiken, uiteraard is het we handig om andere teksten hierin te gebruiken.

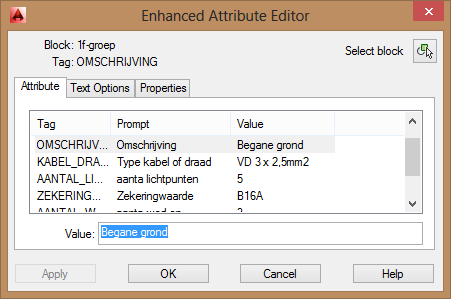

Hieronder een voorbeeld van een invulmenu van een installatieschema.



BATTMAN

Je kunt ook bij een bestaand block de volgorde veranderen of de kleur van de teksten en nog andere aanpassingen maken. Dit kan met het commando BATTMAN.

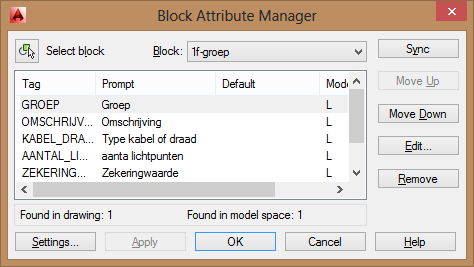

Type in BATTMAN Je krijgt dan het volgende scherm:



In deze manager kun je Tag toevoegen en verplaatsen naar positie die je zelf wilt. Uiteraard kunnen ook Tag's worden verwijdert.
Het mooiste aan deze manager vind ik zelf dat je ook de kleuren kunt aanpassen van de invulteksten, dit kan voor zover ik zelf weet, niet met bedit. Je kunt als je op een tekst gaat staan bij Edit en dan bij properties de kleur aanpassen van een tag. Dit gebeurt ook real-time.

Nog even een voorbeeld waarvoor je zo'n blok kunt gebruiken.

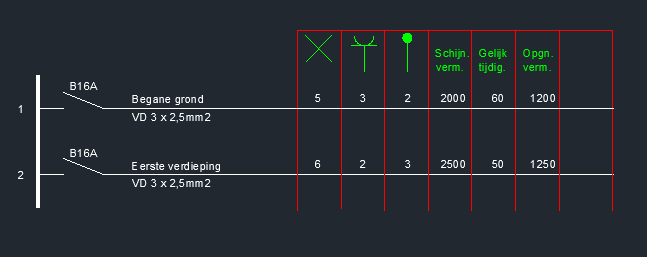

Er is 1 block gebruikt voor groep 1 en een voor groep 2. De witte gedeelten zitten in een blok de rode lijnen en groene teksten staan gewoon los in de dwg, deze zijn handmatig aan te passen. Van de rode lijnen is ook nog een dynamisch block eventueel te maken. Zodat je kunt schuiven met het hok. c.q. raster.

Safe block as
Je kunt dit block ook opslaan als een tekening op je harde schijf dit doe je met safe block as. Links bovenaan het scherm, zie hieronder.

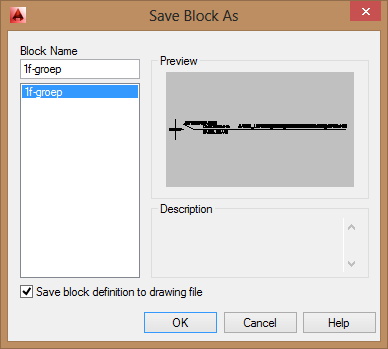

Na het aanklikken verschijnt het volgende scherm


Geeft bij block Name de naam van het block/tekening
En een vinkje bij Safe block definition to drawing file.
Hier kun je zelf een locatie opgeven waar de tekening neer gezet moet worden.

INSERT

insert een nieuw block
Type INSERT
Zoek hier het block op dat je wilt inserten, je kunt ook een block vanaf de computer inserten.
Daarna wordt er gevraagd om een insertion point.
Vervolgens worden de Tags een voor 1 gevraagd je kunt hier ook enteren. En achteraf via het invulmenu de teksten toevoegen. Als je eenmaal een block hebt geinsert kun je hem ook kopieren en plakken en achteraf alleen de aanpassingen maken die anders zijn. Dit is een mooi stuk gereedschap in Autocad dat zeker bij het beheersen van het programma Autocad een grote rol kan spelen.
