PDF invoegen in autocad tekening.



Speciaal voor tekenaars die via een adviseur een pdf krijgen van de installatie en een losse dwg van het gebouw, is het handig om deze pdf onder de xref van het gebouw te plaatsen. Hieronder wil ik dit verder uitleggen. Zorg wel dat de xref of onderlegger al is geopend in Autocad voordat de PDF in de tekening wordt gesleept, in het voorbeeld is dit een begane grond van een woonhuis. Ook willen we een pdf van de kracht-installatie onder deze xref zetten. Zodat we met bijvoorbeeld Stabicad of Nordined een installatie kunnen ontwerpen. Om vervolgens met behulp van Stabicad of Nordined een installatieschema te kunnen genereren/ontwerpen (dit doe ik niet voor in het voorbeeld.)

Open met Autocad een xref c.q. onderlegger van een verdieping. Zorg er vervolgens voor dat de PDF die moet worden ingevoerd, op het bureaublad staat. De bedoeling is dat we deze in de autocad-tekening slepen.
Sleep het bestandje van de installatie-pdf naar de autocad-tekening.



Nadat we de pdf in de xref hebben gesleept, krijgen we allereerst de vraag:
Enter page number of [?]in de meeste gevallen is dit 1, bestaat de pdf uit meerdere pagina's kun je eerst even kijken welke pagina je precies moet hebben.
Klik op 1 en enter
Specify insertion point:
Klik op een leeg punt in de autocad-tekening ergens in de buurt van de onderlegger.
Specify scale factor or.... klik op 1 of 100. Later gaan we nog handmatig schalen om in de buurt te komen van de schaal die we willen hebben.
Specify rotation <0> hier kan worden volstaan met een enter of een 0 en daarna een enter.
Nadat de enter is gegeven staat de pdf in het tekenveld, nu niet meer wit papier op zwarte lijnen maar zwart papier met witte lijnen. Je zult ook zien indien je de object snap hebt aanstaan dat je kunt snappen op hoekpunten of middelpunten bij het verslepen. We gaan eerst nog de tekening ongeveer even groot maken als de xref. `Dit kan gewoon met scale pak een basis point en vergroot totdat je in de buurt bent van het originieel. Overigens maakt de grote niet uit, de xref mag ook groter of kleiner zijn dan de pdf.

We gaan nu eerst een deur opmeten in de xref. Deuren zijn in bijna alle gebouwen en woningen tussen de 850 en 1000mm. We doen dit niet met een meetlat maar met een l(ijn) maak zoals in het voorbeeld een lijn over de breedte van de deur heen. Dit doe je ook bij de pdf. In het voorbeeld kun je zien dat de lijn 900.2480 is. Die 2480 is net zo belangrijk as de 900!

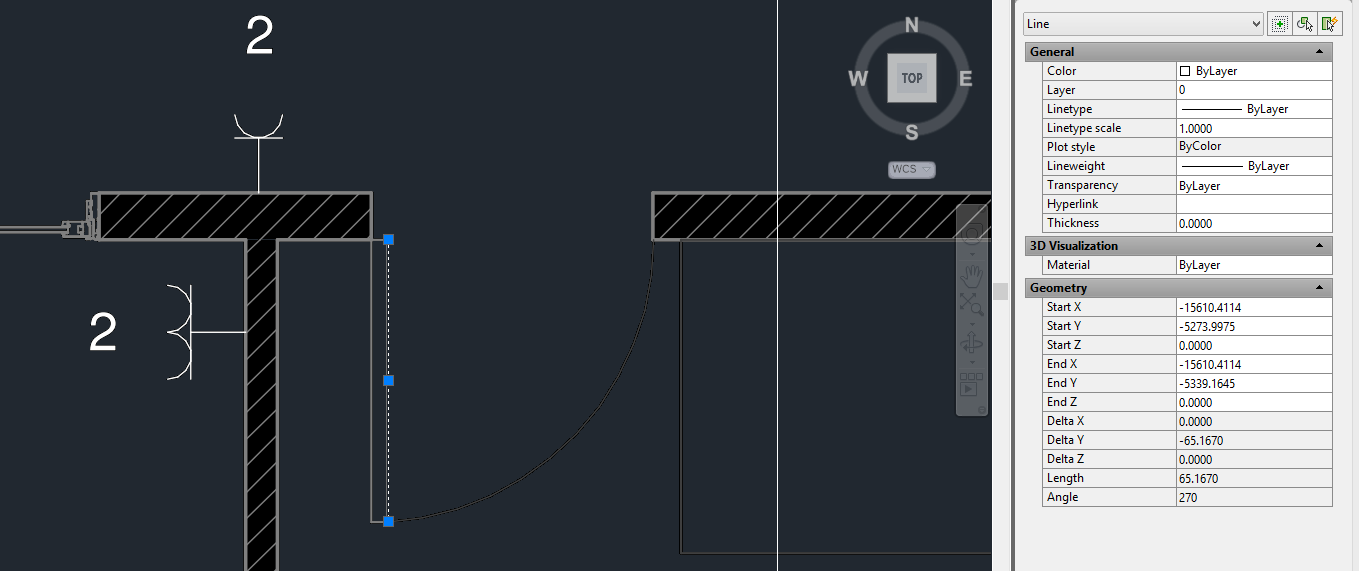

In de pdf is de deur 65. 1670, zie voorbeeld. Op de pdf is de krachtinstallatie al te zien.



Nu we beide maten hebben kunnen we de deuren over elkaar heen leggen maar we kunnen de pdf ook los van de xref vergroten op de originele plek waar deze in de tekening is ingesleept. We pakken nu de rekenmachine erbij. dit kan gewoon met de calculator in windows of de autocad-calculator of de gewone zakrekenmachine.

Er zijn 2 optie of de PDF moet groter worden of hij moet kleiner worden indien de PDF groter moet worden moet de maat 900.2480 worden gedeeld door de maat 65.1670 Bij de eerste optie is de uitkomst 13.81447665. Dit getal moet in z'n geheel worden overgenomen bij het volgende commando:

Scale (selecteer de pdf op een willekeurig punt en plak of type het getal in z'n geheel in bij de volgende vraag die wordt gesteld. Let op de punt is een punt en geen komma, ander wordt er verwezen naar een punt in het tekenveld. En komt de pdf op een verkeerde plek te staan.)
Je kunt nu de pdf selecteren bij een hoekpunt op de deur en deze op het zelfde punt op de deur slepen, je zult zien dat de tekening exact even groot is als de xref. De lijnen kunnen wel dikker zijn maar dat ligt aan de plotinstellingen van de PDF.


In het voorbeeld heb ik de onderlegger magenta gemaakt. Zodat duidelijk is te zien dat de deuren allebei even groot zijn. Nog even het volgende: de 2 lijntje dienen nog wel te worden verwijderd. Ook is het raadzaam om de pdf in een andere laag te zetten dan de laag waar de plattegrond in is geplaatst. Bij controle hoeft alleen maar de laag te worden uitgezet.

Optie 2: In het geval dat de pdf groter is dan de onderlegger dient de 900.2480 ook gedeeld te worden door de breedte van de deur. Je krijgt dan in ieder geval een uitkomst beginnend met een 0,.......... Als je bovenstaande meerdere keren hebt gedaan gaat het vanzelf, oefening baart kunst!
