PDF importeren en overtekenen

Soms komt het voor dat we iets moeten natekenen. Denk hierbij maar aan bijvoorbeeld een verdeler in de instalaltietechniek. Er zijn dan een paar mogelijkheden om dit te laten aanleveren.
*1. Een monteur met papier, lineaal en potlood die overtekenen ter plaatse.
*2. Een foto laten maken door een monteur of iemand anders.

Op het moment dat deze tekening in de tekenkamer moet worden nagetekend kun je uiteraard als cadtekenaar die ook weer gaan overteken met lineaal en zo de maten 1 op 1 over te nemen op het tekenveld van Autocad. Er is echter een snellere en veel nauwkeuriger manier. In geval van de foto heb je al een digitaal bestand of je laat deze via een email naar je toesturen of via een kaartje kopieren naar je bureaublad. En in geval van het papier met potlood, dient deze eerst worden gescand zodat er een digitaal bestand ontstaat. Open bijvoorbeeld de foto in paint en druk deze af op Pdf. Dit geld ook voor de tekening. Op de meeste scanner kun je al aangeven dat de uitvoer naar PDF moet.

Zet vervolgens de PDF op je bureaublad. Open Autocad en sleep van je bureaublad deze PDF naar het Autocad venster.
Laat het bestandje los en je krijgt de volgende vraag in Autocad:
Enter page number or [?] <1>:
Hier wordt gevraagd uit hoeveel pagina's het bestand bestaat meestal is dit 1.
Druk hier dus een 1 of enter.
Vervolgens wordt er gevraagd:
-PDFATTACH Specify Insertion Point:
Waar wil je de PDF hebben, klik hier een willekeurig punt aan in het scherm van Autocad.
Vervolgens wordt er gevraagd:
-PDFATTACH Specify Scale Factor or [unit] <1>:
Hier wordt de schaal gevraagd. Klik op 1 of enter. Het verschalen kun je beter later doen. Voor het tekenen op schaal maakt het niet uit hoe groot de tekening is!
Hierna krijg je de vraag:
_PDFATTACH Specify rotation <0>
Moet de PDF gedraaid worden en zo ja hoeveel graden. Klik hier ook op enter of 0, achteraf kun je de PDF nog omdraaien.
En zie daar de pdf staat in het tekenvel. In laag 0.

Nu is het belangrijk om de tekening die je nu gaat maken in Autocad in een andere laag te tekenen dan waarin de PDF staat en ook in een afwijkende kleur.

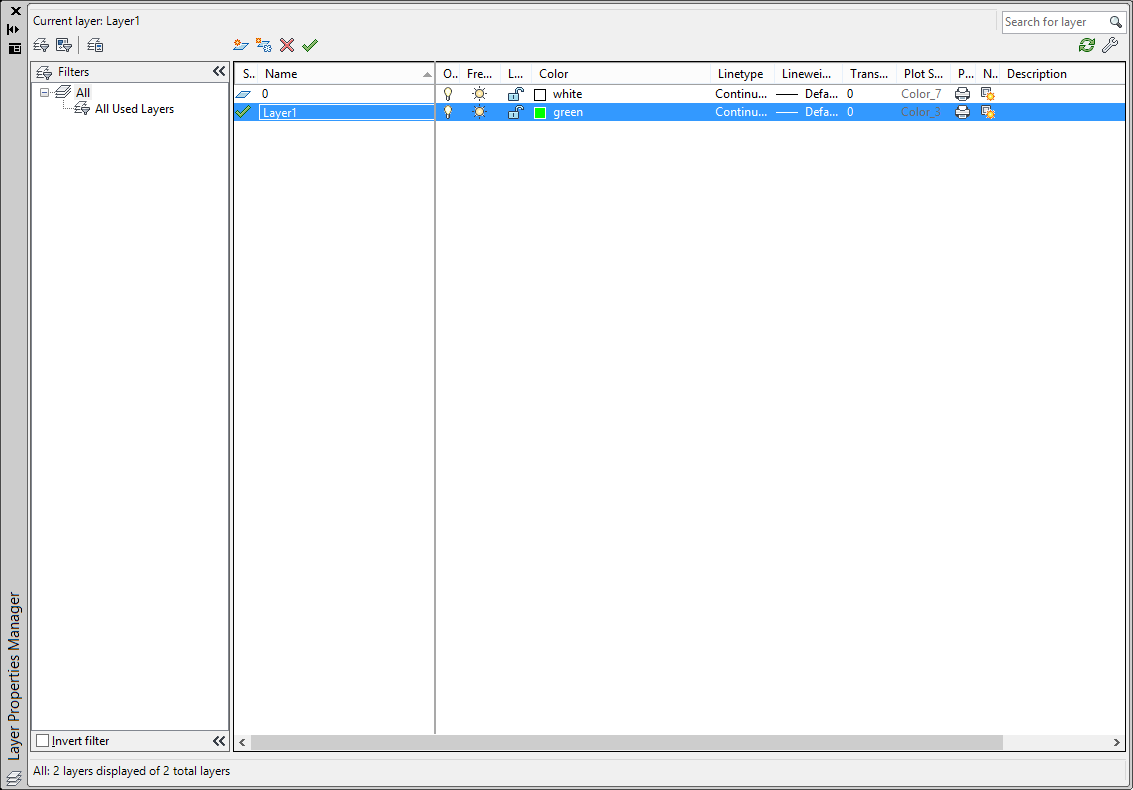

Maak dus een laag aan via de [Layer Properties Manager]
Klik in de 2e kolom op de rechter muisknop.
En vervolgens op [New Layer], standaard word nu Layer1 aangemaakt. Deze kun je een eigen naam geven.
Ga vervolgens in de 3e kolom naar [Color], dit is white en kies een afwijkende kleur. Bijvoorbeeld groen of rood.
Maak deze laag actief om er dubbel op te klikken. Er komt een groen vinkje voor te staan. En sluit dit scherm af, door het kruisje links boven aan te klikken.



We kunnen nu gaan tekenen in het model over de lijntjes heen. Zet wel even de nodige [Object Snaps] aan. Je kunt nu een lijn selecteren en van grip naar grip tekenen. Je kunt ook een Rectangle (vierkant) tekenen of een circle (circel) over de bestaande lijntjes tekenen.

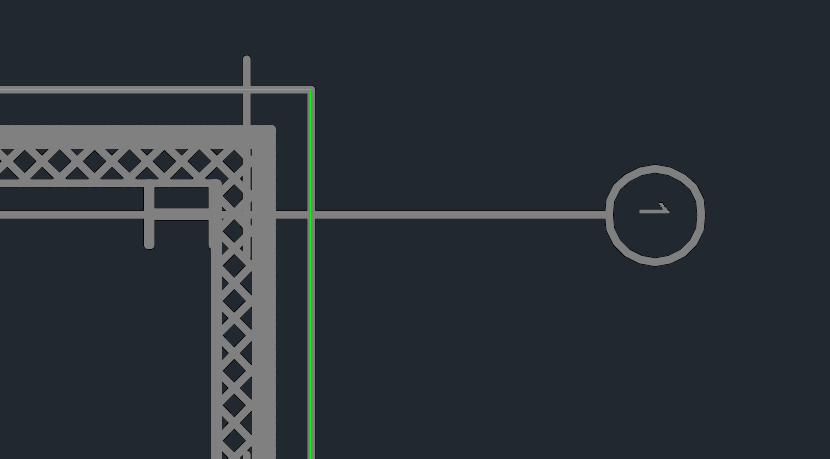

Voorbeeld natekenen op onderlegger.

De reden waarom we nu tekenen in een aparte laag is eigenlijk heel simpel, om door nu laag nul te bevriezen kunnen we kijken wat we precies getekend hebben.
Dit bevriezen kun je doen in de [Layer Properties Manager]
Ga naar de kolom met Freeze (indien niet nodig kun je kolom breder maken).
Klik het lampje aan dat in deze kolom staat achter 0.
En de onderlegger is niet langer zichbaar. Je ziet nu alleen nog je eigen lijntjes.
Dit kunnen we ook doen in een Layout.
Ga naar Layout1
Zet eerst de viewport op locked (via het gele slotje).

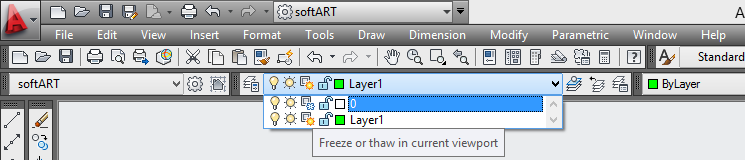

Dubbelklik in de viewport op het scherm en bevries nu laag 0.
Je moet nu het vierkantje met zonnetje hebben. Zie onderstaand.



De onderlegger zal nu uit staan in de viewport en in het model staat deze nog steeds aan. Je kunt gewoon verder tekenen in het model en kijken in de Layout1. In het begin zal het even wennen zijn maar, naar mijn idee gaat het overtekenen op PDF stukken sneller dan vanaf een foto of vanaf papier dat is gescand.
